- 发布日期 :2015-03-24 21:51
1、双金属温度计应用
双金属温度计分为,轴向型双金属温度计，径向型双金属温度计，135°向型双金属温度计，万向型双金属温度计，电接点双金属温 度计，隔爆双金属温度计，带电偶远传双金属温度计，带热电阻远传双金属温度计，耐震双金属温度计，耐震电接点双金属温度计，热套式双金属温度计及特种双金 属温度计系列（特种温度计可以根据客户样品或图纸生产），型号有WSS WSSX WSSX-B WSSE WSSP WSSXE WSSXP 系列，双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
2、双金属温度计特点
现场显示温度，直观方便
安全可靠，使用寿命长
多种结构形式，可满足不同要求3、温度计工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
4、温度计主要技术参数
产品执行标准：JB/T8803-1998；GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：温度计回差应不大于基本误差限的绝对值
重复性： 温度计重复性极限范围切应不大于基本误差限绝对值的1／2
5、温度计测温范围
测 温 范 围℃
适 应 范 围
工业、商业
实验室、小型
-80-+40
√
√
-40-+80
√
√
0-50
√
√
0-100
√
√
0-150
√
√
0-200
√
√
0-300
√
√
0-400
√
√
0-500
√
√
6、正常工作大气条件
工 作 场 所
温 度 ℃
相 对 温 度 ％
掩 蔽 场 所
-25-+25
5-100
户 外 场 所
- 40-+85
5-100

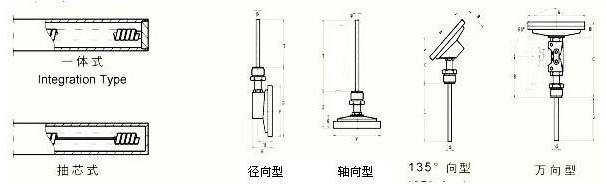

7、温度计测量端形式
8、温度计外形尺寸
形 式
A
B
C
E
L
D
轴向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105
23
73
-
155
23
73
-
径向型
65
50
110
34
105
50
110
34
155
50
110
34
135°向型
105
23
85
-
155
23
85
-
万向型
105
23
178
120
155
23
178
120

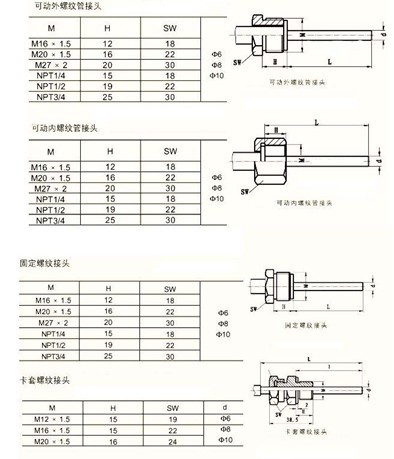

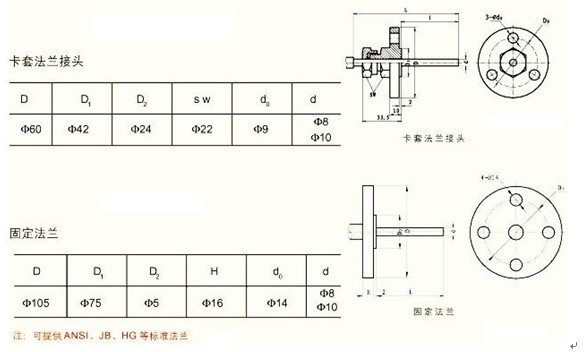

9、温度计安装固定形式

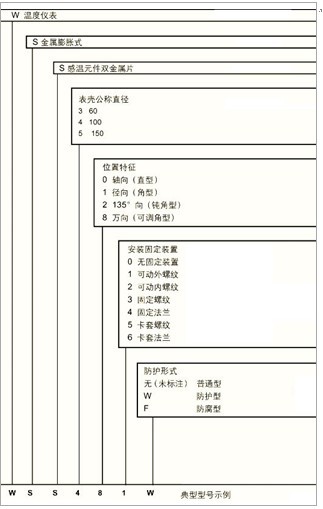

10、双金属温度计规格型号命名方式
11、双金属温度计规格型号轴向型双金属温度计规格型号
型 号
测温范围℃
精度等级
保护管材料
规 格
安装固定装置
D
L
WSS-300
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-400
Φ100
WSS-500
Φ150
WSS-301
Φ60
可动外螺纹
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可动内螺纹
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺纹
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法兰
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺纹
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
卡套法兰
WSS-406
Φ100
WSS-506
Φ150
双金属温度计规格型号
型 号
测温范围℃
精度等级
保护管材料
规 格（mm）
安装固定装置
D
L
WSS-310
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
1 00
150
200
300
400
500
750
1000
无固定装置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可动外螺纹
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可动内螺纹
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺纹
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法兰
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺纹
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
卡套法兰
WSS-416
Φ100
WSS-516
Φ150
135度角型双金属温度计规格型号
型 号
测温范围℃
精度等级
保护管材料
规 格（mm）
安装固定装置
D
L
WSS-420
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-520
Φ150
WSS-421
Φ100
可动外螺纹
WSS-521
Φ150
WSS-422
Φ100
可动内螺纹
WSS-522
Φ150
WSS-423
Φ100
固定螺纹
WSS-523
Φ150
WSS-424
Φ100
固定法兰
WSS-524
Φ150
WSS-425
Φ100
卡套螺纹
WSS-525
Φ150
WSS-426
Φ100
卡套法兰
WSS-526
Φ150
万向型双金属温度计规格型号
型 号
测温范围℃
精度等级
保护管材料
规 格
安装固定装置
D
L
WSS-480
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-580
Φ150
WSS-481
Φ100
可动外螺纹
WSS-581
Φ150
WSS-482
Φ100
可动内螺纹
WSS-582
Φ150
WSS-483
Φ100
固定螺纹
WSS-583
Φ150
WSS-484
Φ100
固定法兰
WSS-584
Φ150
WSS-4285
Φ100
卡套螺纹
WSS-585
Φ150
WSS-486
Φ100
卡套法兰
WSS-586
Φ150

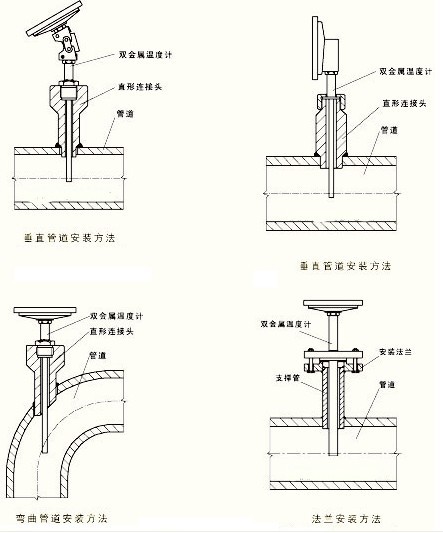

12、温度计安装方式
13、直形连接头规格
代号
M
D
D1
D2
d
h
H
TH48A
M16X1.5
Φ36
Φ18
Φ14
Φ7
27
80
TH48B
M20X1.5
Φ40
Φ18
Φ14
Φ7
27
60
TH48C
M27X2
Φ47
Φ28
Φ22
Φ17
32
60
TH48D
M33X2
Φ55
Φ36
Φ30
Φ21
34
120
TH48E
NPT1/2
Φ39
Φ27
Φ21
Φ16
35
60
120
TH48F
NPT3/4
Φ47
Φ31
Φ25
Φ20
40
TH48G
NPT1
Φ47
Φ41
Φ35
Φ30
45
代号
M
D
D1
d
h
H
TH49A
M27X2
Φ47
Φ28
Φ18
30
90
TH49B
M33X2
Φ55
Φ36
Φ24
30
150
TH49C
NPT1/2
Φ39
Φ27
Φ16
30
90
TH49D
NPT3/4
Φ47
Φ31
Φ20
35
90
150
TH49E
NPT1
Φ47
Φ41
Φ30
40
代号
M
D
D1
d
H
TH50A
M16X1.5
Φ26
Φ28
Φ18
90
TH50B
M20X1.5
Φ30
Φ36
Φ24
150
TH50C
M27X2
Φ37
Φ27
Φ16
90
TH50D
NPT1/4
Φ16
Φ31
Φ20
90
150
TH50E
NPT1/2
Φ21
Φ41
Φ30
TH50F
NPT3/4
Φ34
Φ41
Φ30
14、温度计选型须知
1.型号
2.表盘直径
3.精度等级
4.安装固定形式
5.测温范围
6.长度或插入深度
