弹簧管式压力表

弹簧管式压力表是工业上应用最广泛的一种测压仪表，品种规格繁多。按使用的测压元件不同有单圈弹簧管压力表与多圈弹簧管压力表。按用途不同有普通弹簧管压力表，耐腐蚀的氨用压力表、禁油的氧气压力表等。

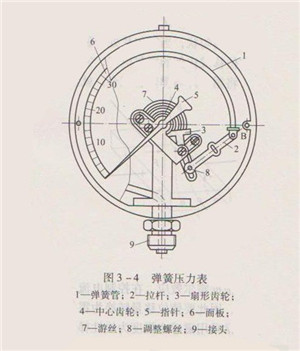

弹簧管式压力表的结构如图所示。弹簧管式压力表主要由弹簧管、传送放大机构、显示装置组成。

①弹簧管  弹簧管作为敏感元件，是一根弯成270°圆弧、截面为椭圆形的空心金属管子，管子的自由端B封闭，另一端固定在接头9上。
弹簧管的工作过程是当通入被测压力p后，椭圆形截面在p作用下将趋于圆形，使自由端B产生位移，且与p的大小成正比（具有线性刻度）。
②传送放大机构  当压力p增加时，自由端B产生的位移经过二级放大，第一级放大是自由端B的位移通过拉杆2使扇形齿轮3作逆时针偏转；第二级放大是指针5通过同轴的中心齿轮4的带动作顺时针偏转，在面板6的刻度标尺上显示出被测压力p的数值。
游丝7用来克服因扇形齿轮与中心齿轮间的传动间隙而产生的仪表变差。改变调整螺丝8的位置，可调整仪表量程。
③显示装置 包括指针、刻度盘（0~270°）。由于弹簧管自由端的位移与被测压力之间的关系是正比关系，故刻度盘具有线性刻度。
弹簧管式压力表具有简单结构简单、使用方便、价格便宜、测量范围宽、用途广泛的特点，增附加机构如记录机构、电气变换装置、控制元件等，可实现压力的记录、远传、报警、自动控制等功能。
