    • 产品名称:电接点双金属温度计
    • 规格型号:WSSX-412
    • 量程精度:-60℃~500℃ 1.5级
    • 安装方式:M27×2
    • 备    注:径向型电接点双金属温度计/防腐电接点双金属温度计
    • 产品详情
    • 电接点双金属温度计是用于测量中、低温的现场检测仪表,可以用来直接测量气体和液体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。

      销售热线:021-56151850    传真询价:021-56150218    QQ询价:1874228869、12399260

      原理

      双金属温度计对温度的测量是通过系统内部,由双金属材料制成的螺旋弹簧式双金属片对温度的传感来实现的。其双金属材料是由两个不可分割的金属片所组成,因为两个金属片的热膨胀系数不同,因而在温度变化情况下会发生不同程度的伸展变形。这种伸展变形与温度近似成正比。金属片一端固定而另一端与指示轴固定为一体,从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。

      型号表示

      W  S  S   1     2   3   4   W

      代号

      注解

      W

      温度测量仪表

      S

      金属膨胀式温度计

      S

      感温元件为热双金属片

      1

      缺项表示普通(外壳铝合金喷塑)

      FN 防腐耐震(外壳不锈钢)

      X 电接点式(外壳不锈钢)

      F 防腐(外壳不锈钢)

      2

      表盘直径

      360(表盘直径60mm)

      4100(表盘直径100mm)

      5150(表盘直径150mm)

      3

      结构形式

      0—表示轴向型

      1—表示径向型

      8—表示万向型(全不锈钢)

      4

      安装方式

      0—表示无固定装置

      1—表示可动外螺纹

      2—表示可动内螺纹

      3—表示固定外螺纹

      4—表示法兰

      5—表示英制螺纹

      6—表示卫生型法兰

      W

      抽芯式

      如有其它要求,须我厂技术确认并澄清后可定制。

      主要技术参数

      u 测量范围:-60℃~500

      u 表盘尺寸:60100150(对于电接点双金属温度计仅限100)

      u 结构形式:万向型、轴向型、径向型、抽芯式

      u 精度:1.0%  1.5%

      u 温度计尾管长度:502000mm

      u 尾管直径:分别为6mm8mm10mm(尾管长度在501250mm)12mm14mm(尾管长度12502000mm)

      u 连接螺纹:M16×1.5M27×2M33×2G1/2G3/41/2NPT...(M16×1.5仅用于表盘尺寸Φ60)

      u 公称压力:6.4MPa

      u 选用温度计套管时,请参照温度计套管部分

      u 防护等级:IP65

      外型尺寸

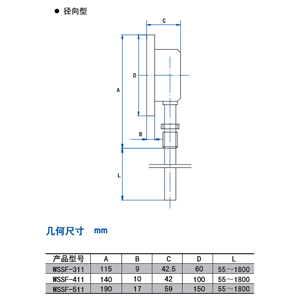

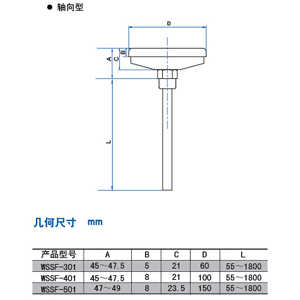

      径向型                                                               轴向型

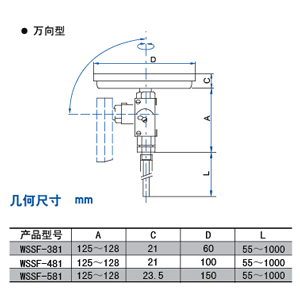

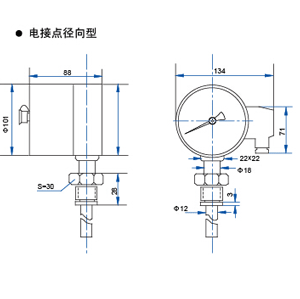

      万向型                                                                  电接点型



      特殊说明

      探杆尺寸:Φ12mm

      继电器的选用:-220V 140mA30.8W

                    单上限,双上限,上下限,双下限,单下限

      订货需知

      型号/材质/表盘直径/结构形式/连接形式/温度范围/连接螺纹

      样板表示

      WSS  F   -    4     8     1   / 0100/    M27×2

      u  WSS ----- 型号

      u  F  ----- 材质

      u  4  ----- 表盘直径

      u  8  ----- 结构形式

      u  1  ----- 连接形式

      u  0100 ----- 温度范围

      u  M27×2   ----- 连接螺纹

      文字表述

      万向型不锈钢双金属温度计,表盘直径Φ100,可动外螺纹连接M27×2,测量范围0-100
