- 产品名称：高静压差压表 CY-150H
- 规格型号：CY-150H
- 量程精度：0.4MPa 2.5级
- 安装方式：螺纹连接M20*1.5
- 备 注：高静压差压表型号：CY-150H/CY-100H CYGJY-150H/CYGJY-100H 高静压差压表（双膜片式差压表）主要用于过滤器的正负压力端，液体罐液位、泵出入口、输油管线和加压泵站等场合的压力差的测量。本仪表具有较高的耐压性能，并适用于在有腐蚀性的环境中使用。
-
- 产品详情
[其他压力仪表系列]
销售热线：021-56151850 传真询价：021-56150218 QQ询价：1874228869、12399260
高静压差压表（双膜片式差压表）CY-150H主要用于过滤器的正负压力端，液体罐液位、泵出入口、输油管线和加压泵站等场合的压力差的测量。本仪表具有较高的耐压性能，并适用于在有腐蚀性的环境中使用。
仪表特性
u 耐压10MPa
u 耐震型
u 长尾隔膜
u 各种安装形式
技术参数
u 精度：1.5%、1.6%、2.5%
u 玻璃：双层安全玻璃
u 指针：铝、黑色、可调零
u 表头形式：外径100、150密闭型干表
u 防护等级：IP65
u 膜片材质：316L（负压膜片）316Ti（正压膜片）
u 过程连接：316不锈钢
u 表壳材质：304不锈钢
u 机芯材质：304不锈钢
u 防爆赛和充油塞材质：耐油橡胶
u 静压：盘面满量程
u 动压：0.7×满量程
u 过压保护：双边耐压达到10MPa
u 使用温度：-20℃～60℃
u 温度漂移：随介质温度每变化±10℃，指针指示位置漂移±0.8%
u 仪表量程：16KPa、25KPa、40KPa……600KPa
u 表连接：M20×1.5、G1/2、NPT1/2、NPT1/4内螺纹另外还可以做成长尾法兰连接、长尾螺纹连接、隔膜长尾法兰连接
u 表盘：铝、白底黑字
u 表壳充油：CYN充填硅油、CY为干式

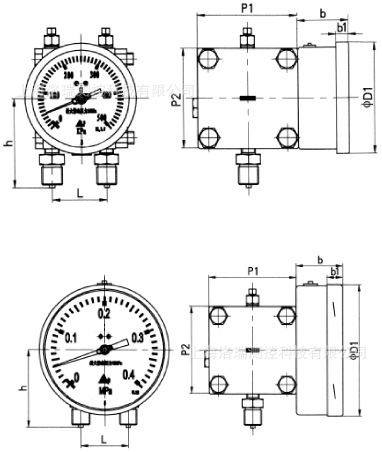

差压表外形几何尺寸
仪表特性
u 耐压10MPa
u 耐震型
u 长尾隔膜
u 各种安装形式
技术参数
u 精度：1.5%、1.6%、2.5%
u 玻璃：双层安全玻璃
u 指针：铝、黑色、可调零
u 表头形式：外径100、150密闭型干表
u 防护等级：IP65
u 膜片材质：316L（负压膜片）316Ti（正压膜片）
u 过程连接：316不锈钢
u 表壳材质：304不锈钢
u 机芯材质：304不锈钢
u 防爆赛和充油塞材质：耐油橡胶
u 静压：盘面满量程
u 动压：0.7×满量程
u 过压保护：双边耐压达到10MPa
u 使用温度：-20℃～60℃
u 温度漂移：随介质温度每变化±10℃，指针指示位置漂移±0.8%
u 仪表量程：16KPa、25KPa、40KPa……600KPa
u 表连接：M20×1.5、G1/2、NPT1/2、NPT1/4内螺纹另外还可以做成长尾法兰连接、长尾螺纹连接、隔膜长尾法兰连接
u 表盘：铝、白底黑字
u 表壳充油：CYN充填硅油、CY为干式
差压表外形几何尺寸
差压表安装几何尺寸

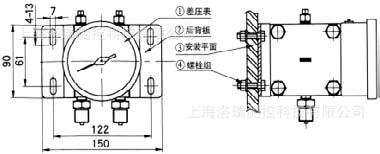

1.后背板安装

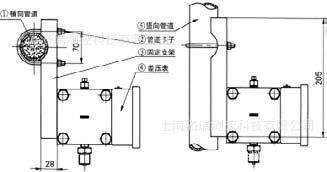

2．固定支架安装
差压表外形几何尺寸
三阀组的安装、拆卸及使用方法
1.安装
2.拆卸
