    • 产品名称:隔膜压力表 YTF-100H/MF/衬F4
    • 规格型号:YTF-100H/MF衬F4
    • 量程精度:-0.1~0~60MPa 1.6级
    • 安装方式:法兰连接DN50
    • 备    注:法兰式隔膜压力表型号:YTF-100H/MF/衬F4 YTF-150H/MF/衬F4 YTF-60H/MF/衬F4 隔膜压力表YTF-100H/MF衬F4 主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中,它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。
    • 产品详情
    • [其他压力仪表系列]

      不锈钢压力表

      氧气压力表

      小风表

      耐震压力表

      就地压力表

      真空压力表

      氮气压力表

      半钢压力表

      轴向压力表

      水压表

      高压力表

      液压力表

      隔膜压力表

      法兰式隔膜压力表

      高温压力表

      卫生型压力表

      膜片压力表

      防腐膜片压力表

      膜盒压力表

      超微压膜盒力表

      电接点压力表

      防爆电接点压力表

      耐震电接点压力表

      精密压力表

      不锈钢精密压力表

      记忆压力表

      三针压力表

      安全型压力表

      苯酚壳压力表

      一般压力表

      差压表

      高静压差压表

      双针双管压力表

      远传压力表

      氨用压力表

      PM10压力变送器

      销售热线:021-56151850    传真询价:021-56150218    QQ询价:1874228869、12399260


      隔膜压力表YTF-100H/MF/衬F4 主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中,它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。

      原理

      当测量介质的压力P作用于隔膜,则隔膜产生变形,压缩压力仪表测压系统的密封液,使其形成P-P的压力。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力。

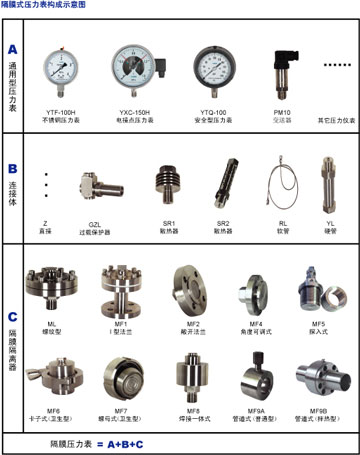

      型号表示

      Y   1   2   3   4  /   5  / 6  / 7 / 8  / 9

      u       Y -----测压仪表

      u       1-----敏感元件形式:T—弹簧管

      u       2-----功能:Z--电阻

                      F--防腐

                      FN--防腐耐震

                      XC--磁助式电接点

                      SZ--三针

      u       3-----公称直径:6060mm

                          100--100mm

                          150--150mm

      u       4-----表头材质:H--全不锈钢

                          S--全塑

                          B--防爆

      u       5-----隔离器连接体型式:   Z--直接式(被测介质温度<80℃)

                                    ZN--阻尼器(被测介质温度<80℃)

                                     SR--散热器(被测介质温度<200℃)

                                     YL--硬管连接(被测介质温度<200℃)

                                     RL124--软管连接(软管长124m)

                                     GL--角行连接(被测介质温度<150℃)

                                     GZL--过载保护器(被测介质温度<80℃)

      u       6-----隔离器隔离体型式及材质:  ML--螺纹型(≤100MPa

                                          MF1--工字型法兰(≤4MPa

                                           MF2--敞开式法兰(≤25MPa

                                           MF4--角度可调式

                                           MF5--探入式(125MPa

                                           MF6--卡子式(卫生型)(0.12.5MPa

                                           MF7--螺母式(卫生型)(0.12.5MPa

                                           MF8--焊接一体式(4100MPa

                                           MF9--管道型

                                          材质:1Cr18Ni316316L316+F4F4

      u       7-----隔离膜片材质:316L--不锈钢

                              Cu30Ni70--蒙乃尔合金

                              Ta--

                              H276C--哈氏合金

                              F4--电咏聚四氟

                              F4--衬一层四氟

                              PTFE--贴进口四氟膜

      u       8-----测量范围:  -0.100.060.150.3

                            -0.10.50.91.52.4

                             00.10.160.250.40.6

                             011.62.546

                             01016254060100MPa

      u       9-----螺纹及法兰标准:  1.螺纹

                                   M--国标

                                   Z/ZG/G--英制

                                   NPT/PT--美制

                                   2.法兰

                                   GB--国标

                                   HG--化工部标准

                                   DIN--德国标准

                                   JIS--日本标准

                                   ANSI--美国标准



       订货需知

      型号/耐震/表盘直径/表头材质/连接器/隔离器/膜片材质/压力范围/法兰标准/法体材质

      样板表示

      YTF-100H/GL/MF2/Ta/0-25MPa/HG20592-97 DN25 PN1.6RF/304

      u       YTF -----型号

      u       100 -----表盘直径

      u       H -----表头材质

      u       GL -----连接器

      u       MF2 -----隔离器

      u       Ta -----膜片材质

      u       025MPa ----- 压力范围

      u       HG20592-97 DN25 PN1.6RF -----法兰标准

      u       304 -----法体材质

      文字表述

      不锈钢隔膜压力表,连接形式为GL角行连接,采用敞开式凸面法兰MF2,膜片材质为钽(Ta),测量范围为0-25MPa,法兰标准为化工部标准HG20592-97 DN25 PN1.6RF,法兰材质为304
