- 产品名称：不锈钢膜片压力表 YPF-100H
- 规格型号：YPF-100H
- 量程精度：0-10KPa 2.5级
- 安装方式：螺纹连接M20*1.5
- 备 注：不锈钢膜片压力表型号：YPF-100H YPF-150H 不锈钢膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的低压或负压。其耐腐蚀性取决于膜片材料。
-
- 产品详情
[其他压力仪表系列]
销售热线：021-56151850 传真询价：021-56150218 QQ询价：1874228869、12399260
不锈钢膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的低压或负压。其耐腐蚀性取决于膜片材料。
原理
仪表由测量系统、传动指示机构和外壳等组成。其作用原理是基于弹性元件变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形—位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐渐将被测值在刻度盘上指示出来。
型号表示
Y P F — 1 2
代号
注解
Y
压力表
P
隔离膜片
F
防腐
1
仪表表盘直径
100、150 分别表示表盘直径为100mm、150mm
2
仪表类型
缺项为普通膜片压力表
H 螺纹不锈钢膜片压力表
HF 法兰不锈钢膜片压力表
如有其它要求，须我厂技术确认并澄清后可定制。
主要技术参数
u 仪表外径：100、150
u 精度：2.5%
u 使用环境温度：-40～70℃；相对湿度不大于90%
u 温度影响：使用温度偏离20±5℃时，其温度附和误差不大于0.04%/℃
u 工作位置：垂直安装
u 外壳防护等级:IP64
测量范围、精度等级
型号
测量范围
精度（%）
YPF-100
YPF-1500～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5
-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4(MPa)2.5
YPF-100(H/HF)
YPF-150(H/HF)0～1.6、2.5、4、6、10、16、25、40、60
-1.6～0、-2.5～0、-6～0、-10～0、-16～0、-25～0、-40～0
±0.8、±1.2、±2、±3、±5、±8、±12、±20、±30(KPa)2.5
注：括号内型号表示可选，可参照型号表示图
导压系统及外壳主要零件的材质
型号
名称
导压系统
表壳材质
膜片
法兰接头
密封垫圈
YPF-100（150）
普通膜片压力表
Cr15Ni7Mo
(PH15-7Mo)
316L(≤25KPa)1Cr18Ni9
丁晴橡胶
铸铝
YPF-100H（150H）
不锈钢膜片压力表
聚四氟乙炔
1Cr18Ni9
YPF-100HF（150HF）
法兰不锈钢膜片压力表

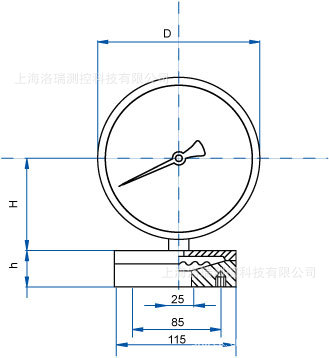

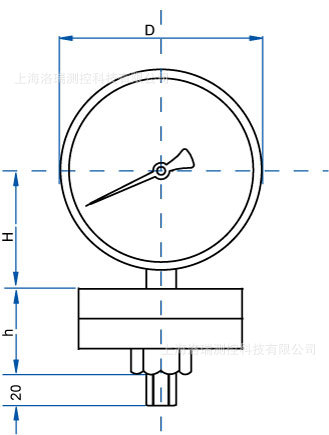

外型尺寸mm
型号
YPF-100
YPF-100H
YPF-100HF
YPF-150
YPF-150H
YPF-150HF
D
100
100
100
150
150
150
H
66
66
66
91
91
91
h
32
32
36
32
32
36
订货需知
型号/表盘直径/材质及连接形式/压力范围/连接方式
样板表示
YPF-100HF/0～4Kpa/PTFE/ANSI1〝300#
u YPF -----型号
u 100 -----表盘直径
u HF -----材质及连接形式
u 0～4Kpa ----- 压力范围
u PTFE -----喷涂PTFE
u ANSI1〝300# ----- 连接方式
文字表述
法兰不锈钢膜片压力表，测量范围0～4Kpa
法兰连接为美标法兰ANSI 1`` 300# ，法兰镀PTFE
