- 产品名称：电阻远传压力表
- 规格型号：YTZ-150
- 量程精度：-0.1~0~60MPa 1.6级
- 安装方式：螺纹连接M20*1.5
- 备 注：YTZ-150电阻远传压力表 应用 电阻远传压力表YTZ-150适用于测量对钢及铜合金不起腐蚀作用的液体，蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制.此外,本仪表并能就地指示压…
-
- 产品详情
电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体，蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制.此外,本仪表并能就地指示压力，以便于现场工艺检查。
原理
本仪表由一个弹簧管压力表和一个滑线电阻式发送器组成。仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时一次仪表也指示相应的压力值。
主要技术参数

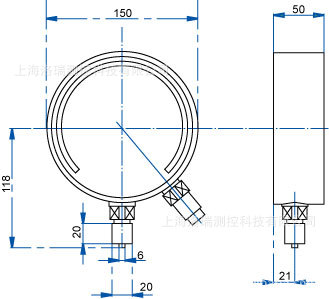

u 仪表外径：150
u 精度：1.6%
u 发送器起始电阻值：3～20Ω
u 发送器满度电阻值：340～400Ω
u 发送器接线端①②外加电压不大于6V

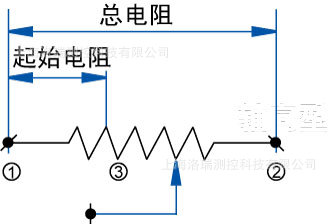

u 滑线电阻式发送器接线图
使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测介质的急剧脉动应对仪表正常工作无明显影响。温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
测量范围 Mpa
0～0.1、0～0.16、0～0.25、0～0.4、0～0.6
0～1、0～1.6、0～2.5、0～4、0～6
0～10、0～16、0～25、0～40、0～60
-0.1～0、-0.1～0.06、-0.1～0.15、-0.1～0.3

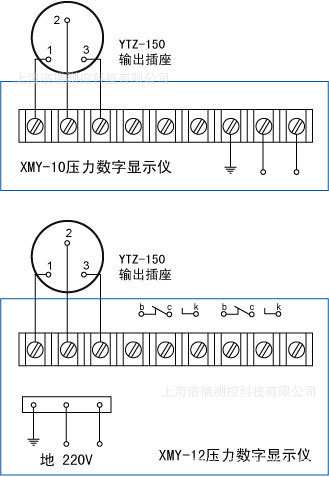

-0.1～0.5、-0.1～0.9、-0.1～1.5、-0.1～2.4与二次仪表XMY-10压力数字显示仪及XMY-12压力数字显示控制仪
